隨著現代建筑技術的飛速發展，組合鋼結構憑借其優異的承載能力及變形能力，已經在各類高層及大跨度的建筑中得到了不少的運用。由于工程中難免會出現柱子為鋼骨柱和梁卻為混凝土梁的情況，因此鋼骨柱與混凝土梁的連接節點便顯得尤為重要，也時常成為實際工程中的一個難點。根據鋼筋連接鋼骨柱在型鋼混凝土梁中的位置，下面
北京博泰鋼構小編歸納總結出
鋼骨柱與鋼筋連接的幾種常用作法。
鋼筋與型鋼梁混凝土梁連接處理的一般方法是
1）鋼筋以1:6的斜率繞過鋼骨柱翼，連續放置鋼筋；
2）鋼骨柱翼緣部鋼筋焊接連接(鋼骨柱翼可以分為H型鋼和T型鋼兩種；
3）鋼骨柱翼緣部鋼筋焊接連接的套筒，現場機械連接。 一是繞筋處理，這種處理方式可適用于翼板寬度較窄、鋼筋直徑較小的情況，但遇上直徑較大的鋼筋，現場施工比較困難。
二是采用焊接連接，這種連接方式因牛腿的形狀不同，處理節點的難度也不同；三是采用T型鋼牛腿，這種連接方式的焊接
H型鋼連接節點采用了
T型鋼牛腿，其長度與鋼骨柱外包混凝土的厚度及鋼筋規格有關。
三是采用套管連接，套管連接對設備的加工精度和現場的安裝精度都有很高的要求，對于上下鋼筋，層數為兩層以上的混凝土梁，與鋼骨加強柱的連接采用T型鋼牛腿和套筒組合連接。

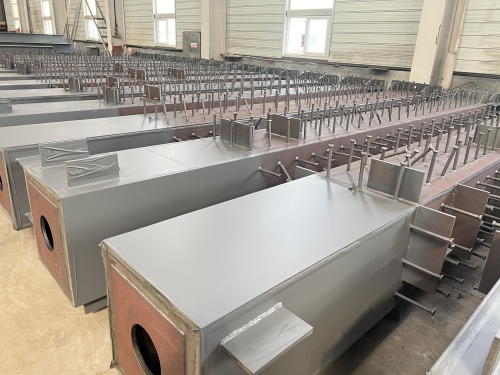

鋼筋與H型鋼焊接連接的一般處理方式為：
1型鋼柱腹板廠預留穿筋孔，鋼筋連續排列；
2型鋼柱腹板處設置搭筋板，用鋼筋焊接連接。
處理方法一是采用預留穿筋孔，對于施工單位而言，這種方法省時省力，但在腹板上預留穿筋孔對鋼柱的腹板截面有損失；在工程結構設計中，對腹板截面損失的要求不超出15%。二是采用焊接連接，腹板區域內鋼筋與腹板上搭筋板進行焊接連接，此作法是從翼板區焊接連接派生而來，其前提是滿足鋼筋的焊接長度和焊縫質量。
鋼骨柱深化設計相對于純鋼結構，難度會增加不少，希望本文能給大家提供一些幫助，在結構中筋柱筋節點的施工和深化設計。
