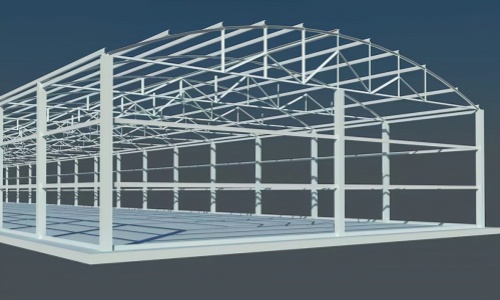

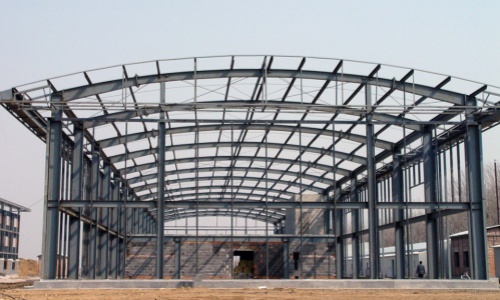

一般鋼結構加工前，會有設計院提供設計圖，但不能直接用來鋼結構加工制作，而是要考慮加工工藝等因素后，在原設計圖基礎上繪制加工制作圖（又稱施工詳圖）。本日，
北京博泰鋼構小編揭曉鋼結構加工前的審圖需要做哪些工作。
詳圖設計一般由加工單位負責進行，應根據建設單位的技術設計圖紙以及發包文件中所規定的規范、標準和要求進行。加工制作圖后溝通設計人員及施工人員意圖的詳圖，是實際尺寸、劃線、剪切、坡口加工、制孔、彎制、拼裝、焊接、涂裝、產品檢查、堆放、發送等各項作業的指示書。
圖紙審核的主要內容包括以下項目：
①設計文件是否齊備，設計文件包括設計圖、施工圖、圖紙說明和設計變更通知單等。
②構件的幾何尺寸是否標注齊備。
③相關構件的尺寸是否正確。
④節點是否清楚，是否符合國家標準。
⑤標題欄內構件的數量是否符合
鋼結構工程和總數量。
⑥構件之間的連接形式是否合理。
⑦加工符號、焊接符號是否齊備。
⑧結合本單位的設備和技術條件考慮，能否滿足圖紙上的技術要求。
⑨圖紙的標準化是否符合國家規定等。
圖紙審查后要做(設計）技術交底準備，其內容主要有： ①根據構件尺寸考慮原材料對接方案和接頭在構件中的位置。
②考慮總體的
鋼結構加工工藝方案及重要的工裝方案。
③對構件的結構不合理處或施工有困難的地方，要與需方或者設計單位做好變更簽證的手續。
④列出圖紙中的關鍵部位或者有特殊要求的地方，加以重點說明。
審查圖紙的目的，首先是檢查圖紙設計的深度能否滿足鋼結構施工的要求，如檢查構件之間有無矛盾，尺寸是否全面等；其次是對工藝審核，如審查技術上是否合理，是否滿足技術要求等。如果是鋼結構加工廠家自己設計施工詳圖，又經過審批可簡化審圖程序。圖紙審核過程中發現的問題應報原設計單位處理，需要修改設計的應有書面設計變更文件。
